重要諸元
|
MB-1512
|
|
X / Y / Z 軸行程
|
1,500 / 1,200 / 900 mm
|
|
W 軸行程
|
500 mm
|
|
主軸鼻端至工作臺中心線
|
575 ~ 1,475 mm
|
|
工作臺
|
|
工作臺尺寸
|
1,250 x 1,150 mm
|
|
工作臺較大載重
|
4,000 kg
|
|
工作臺較小分度
|
0.001°
|
|
主軸
|
|
搪孔軸直徑
|
? 110 mm
|
|
主軸馬達 ( 連續 / 30 分 )
|
22 / 26 kW ( 30 / 35 HP )
|
|
主軸轉速
|
3,200 rpm
|
|
主軸扭矩
|
1,800 N-m
|
|
主軸內孔規格
|
BBT50
|
|
三軸進給
|
|
快速進給率 X / Y / Z 軸
|
15 / 15 / 15 m/min.
|
|
快速進給率 W 軸
|
6 m/min.
|
|
快速進給率 B 軸
|
5 rpm
|
|
切削進給速率
|
6 m/min.
|
|
刀庫
|
|
刀庫容量
|
40 T
|
|
較大刀具直徑 / 鄰刀空
|
? 125 mm / ? 250 mm
|
|
較大刀具長度
|
400 mm
|
|
較大刀具重量
|
25 kg
|
|
精度
|
|
定位精度 ( JIS B 6338 )
|
± 0.01 mm / 全長
|
|
定位精度 ( VDI 3441 )
|
P ≤ 0.02 mm / 全長
|
|
重現精度 ( JIS B 6338 )
|
± 0.03 mm
|
|
重現精度 ( VDI 3441 )
|
P ≤ 0.008 mm
|
|
一般規格
|
|
電力需求
|
60 kVA
|
|
氣壓需求
|
5 kg / cm2
|
|
油壓箱容量 ( 油壓泵 )
|
200 liter ( 3 HP )
|
|
潤滑油箱容量
|
8 liter
|
|
切削液容量 ( 切削液泵 )
|
330 liter ( 1 HP )
|
|
機器凈重
|
30,000 kg
|
高精密臥式搪銑加工中心機
秉持龍門世家所代表的成熟制造能力與創新研發技術，亞崴 MB 系列臥式搪銑加工中心機，憑藉著大扭力主軸、高剛性結構、高精密旋轉工作臺及精湛的組立與鏟花工藝，提供本系列以極小的占地面積，亦能發揮高效能、高生產力的加工對策。此外，另可選配高效率自動交換工作臺 ( APC ) 系統，可有效降低作業人力需求，減少非切削時間，大幅提高生產效率。
以累積多年臥式搪銑加工中心機的創新研發與專業制造經驗，結合新日制關鍵零組件技術，將亞崴 MB 系列的機械性能與“臥搪世家”的品牌形象同時發揮到很
高剛性主軸結構搭載高精密心軸，提供優異的加工精度與重切削能力
旋轉工作臺采用高精度液靜壓軸承，工作臺較大荷重 4,000 kg，B 軸定位精度可達 0.001°
一體式底座采用復合四滑軌設計，結合 X / Y 軸之高剛性硬軌，符合各種重切削或精密切削之需求
操作空間采開放式設計，可縮近操作人員與加工接觸點間的距離，安全性與便利性更為提升。此外，緊實的外型尺寸設計，使得廠房空間利用更有彈性
高剛性結構
所有結構件皆透過 FEM 有限元素分析，具有設計美化、結構輕量化等優點，確保整機好的剛性
具備高效能加強肋之底座、立柱以及床鞍，不僅皆為一體鑄造成型，而且采用高張力米漢納鑄鐵，能滿足長年加工使用之需求
三軸進給采用全行程支撐設計，并搭配高精密高解析度光學尺，確保好的性能與精度
X、Y 軸采用高剛性硬軌設計，經熱處理后再精密研磨，適合重切削Z 軸采用復合四滑軌設計，有效消除工作臺懸垂問題，確保好的支撐剛性

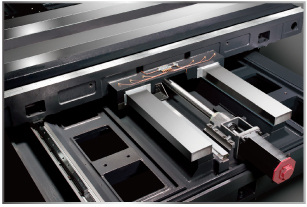

大尺寸滾珠導螺桿均有預拉設計，大幅提高加工精度
自動潤滑系統采用脫壓式潤滑器及高品級銅質油管，提供滑道、滾珠導螺桿及其它重要元件正確調整的潤滑油
一體成型立柱與底座結構
好的主軸系統
高剛性封閉式主軸頭設計，結合主軸傳動系統及進給機構，提供強悍的重切削能力

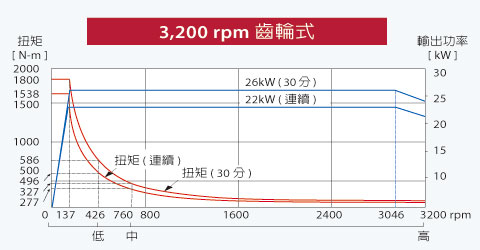

高轉速 3,200 rpm 之三段變速齒輪箱，可于 137 rpm 提供高達 1,800 N-m 的超大扭矩輸出
采用 O110 mm 高精密心軸，W 軸較大行程可達 500 mm
主軸內孔規格采用 BBT50 兩面拘束刀把，可提供刀把更強固的拘束力，避免因刀具晃動而影響加工精度

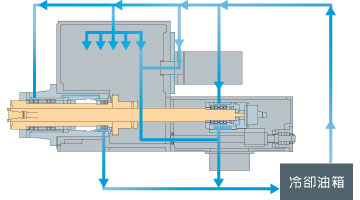

主軸冷卻采用高性能油冷式溫控裝置以及冷卻水套，可針對主軸箱內部所有軸承、馬達、齒輪等機構進行正確定量的自動冷卻，有效減少主軸熱變位，確保加工精度
高性能旋轉工作臺
|
B 軸規格
|
|
工作臺尺寸
|
1,250 x 1,150 mm
|
|
工作臺較大載重
|
4,000 kg
|
|
B 軸旋轉角度
|
360°
|
|
B 軸定位精度
|
0.001°
|
|
B 軸轉速
|
5 rpm
|
旋轉工作臺以高剛性底座全行程支撐，避免工作臺懸垂問題以及維持長時間使用之精度
軸承以液靜壓設計并搭配高精密高解析度旋轉光學尺，具備高剛性、抗震性佳、低磨耗，使用年限長等優點
選配自動交換工作臺 ( APC ) 系統，工作臺改采四組油壓缸強化夾持，確保工作臺之加工精度與穩定性
B 軸定位采用強力油壓剎車系統，不僅可提供任意分度之精密夾持定位。且因搭配正角度定位銷的設計，使得 90° 正向定位具備更高之穩定性
高可信賴度換刀系統
標準 40T 換刀系統，另可選配 60T 刀庫
較大刀具荷重 25 kg，較大刀庫荷重 600 kg，符合各種搪銑加工之刀具使用需求
高效率排屑系統

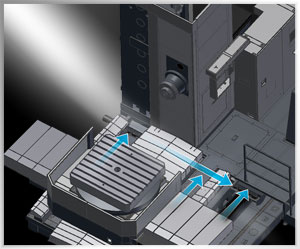

經精密模擬計算之排屑系統，切屑可因自重而落入底座之螺旋式卷屑器，并經螺旋式卷屑器迅速排入側置水箱及除屑機，因此切屑及熱能不易累積，可確保長時間加工之精度
床鞍與底座結合面裝置兩組輔助排屑器，可協助殘存于底座上方之切屑迅速排入螺旋式卷屑器，減少人員清潔作業之時間
