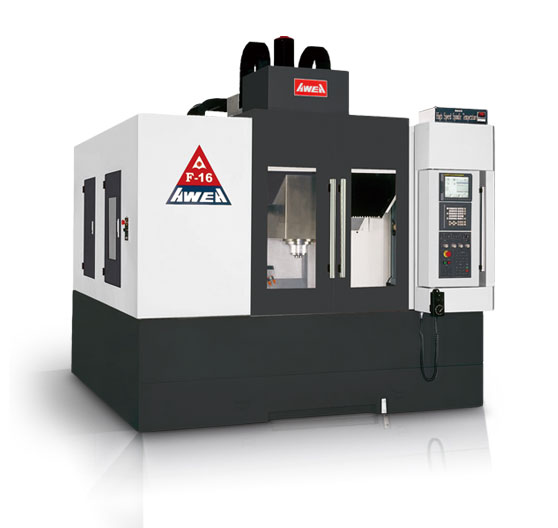

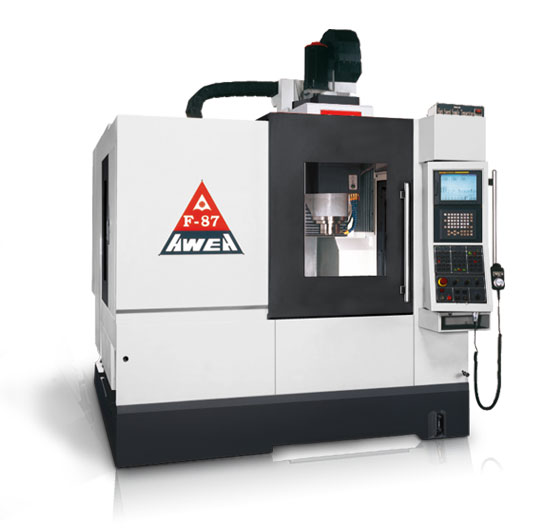

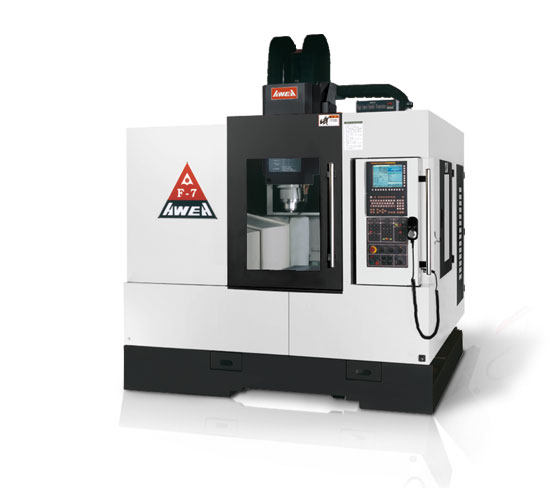

臺灣亞崴F系列龍門型立式加工中心

所屬分類：亞崴
瀏覽次數：1031次
發布日期：2019/5/7

概述

F 系列

X / Y / Z 軸 F-7 F-87 F-16 F-101

X 軸行程 ( 左右 ) 700 mm 800 mm 1,000 mm

Y 軸行程 ( 前后 ) 500 mm 700 mm 600 mm 1,000 mm

Z 軸行程 ( 上下 ) 350 mm 420 mm 500 mm

主軸鼻端至
工作臺面距離 150 ~ 500 mm 150 ~ 570 mm 125 ~ 625 mm 175 ~ 683 mm

切削進給速率 24 m/min. 20 m/min.

快速進給速率 30 m/min. 30 m/min.

工作臺 F-7 F-87 F-16 F-101

工作臺尺寸 ( 長 x 寬 ) 770 x 500 mm 850 x 700 mm 1,160 x 600 mm 1,100 x 1,000 mm

T 型槽 ( 寬 x 槽數 x 間距 ) 18 x 5 x 100 mm 18 x 5 x 125 mm 18 x 5 x 115 mm 18 x 7 x 140 mm

工作臺載重量 600 kg 800 kg 1,000 kg 2,000 kg

主軸 F-7 F-87 F-16 F-101

主軸轉速 21,000 rpm 15,000 rpm 15,000 rpm

主軸廠牌瑞士 TDM ( 內藏式 ) MIRL-Neo ( 內藏式 ) 日本 FANUC ( 直結式 )

主軸馬達 ( 連續 / 30 分 ) 18 / 24 kW
( 24 / 32 HP ) 18.5 / 22 kW
( 24.8 / 29.5 HP ) 15 / 18.5 kW
( 20 / 24.8 HP )

主軸較大扭矩 24 N-m 167 N-m 118 N-m

主軸內孔規格 HSK - E50 BT40 BT40

主軸潤滑方式油脂油脂

主軸軸承直徑 ? 60 mm ? 70 mm ? 70 mm

主軸溫控系統 室溫同調，定溫 ± 1°C 室溫同調，定溫 ± 1°C

刀庫 F-7 F-87 F-16 F-101

較大刀具直徑 ? 20 mm ? 35 mm ? 80 mm ? 76 mm

較大刀具長度 200 mm 220 mm 300 mm

較大刀具重量 3 kg 7 kg 7 kg

刀具數量 20 支 20 支 30 支

刀庫形式傘型刀庫 傘型刀庫 刀臂式刀庫

一般性規格表 F-7 F-87 F-16 F-101

氣壓源 - 使用壓力 6 kg / cm2 7 kg / cm2

電源供應 - 總?cè)萘? 40 KVA 55 KVA

冷卻切削液 - 幫浦 0.7 + 1.17 = ( 1.87 kW ) 0.7 + 1.17 = ( 1.87 kW )

冷卻切削液 -
冷卻箱容量 250 L 360 L 450 L

機器尺寸
( 長 x 寬 x 高 ) 2,650 x 2,400 x
2,850 mm 2,930 x 2,240 x
3,000 mm 3,050 x 2,850 x
3,200 mm 3,260 x 3,120 x
3,200 mm

機器重量 6,800 kg 7,000 kg 11,000 kg 12,500 kg

謹獻給敬愛的亞崴客戶

X / Y / Z 軸	F-7	F-87	F-16	F-101
X 軸行程 ( 左右 )	700 mm	800 mm	1,000 mm
Y 軸行程 ( 前后 )	500 mm	700 mm	600 mm	1,000 mm
Z 軸行程 ( 上下 )	350 mm	420 mm	500 mm
主軸鼻端至工作臺面距離	150 ~ 500 mm	150 ~ 570 mm	125 ~ 625 mm	175 ~ 683 mm
切削進給速率	24 m/min.	20 m/min.
快速進給速率	30 m/min.	30 m/min.

工作臺	F-7	F-87	F-16	F-101
工作臺尺寸 ( 長 x 寬 )	770 x 500 mm	850 x 700 mm	1,160 x 600 mm	1,100 x 1,000 mm
T 型槽 ( 寬 x 槽數 x 間距 )	18 x 5 x 100 mm	18 x 5 x 125 mm	18 x 5 x 115 mm	18 x 7 x 140 mm
工作臺載重量	600 kg	800 kg	1,000 kg	2,000 kg

主軸	F-7	F-87	F-16	F-101
主軸轉速	21,000 rpm	15,000 rpm	15,000 rpm
主軸廠牌	瑞士 TDM ( 內藏式 )	MIRL-Neo ( 內藏式 )	日本 FANUC ( 直結式 )
主軸馬達 ( 連續 / 30 分 )	18 / 24 kW ( 24 / 32 HP )	18.5 / 22 kW ( 24.8 / 29.5 HP )	15 / 18.5 kW ( 20 / 24.8 HP )
主軸較大扭矩	24 N-m	167 N-m	118 N-m
主軸內孔規格	HSK - E50	BT40	BT40
主軸潤滑方式	油脂	油脂
主軸軸承直徑	? 60 mm	? 70 mm	? 70 mm
主軸溫控系統	室溫同調，定溫 ± 1°C	室溫同調，定溫 ± 1°C

刀庫	F-7	F-87	F-16	F-101
較大刀具直徑	? 20 mm	? 35 mm	? 80 mm	? 76 mm
較大刀具長度	200 mm	220 mm	300 mm
較大刀具重量	3 kg	7 kg	7 kg
刀具數量	20 支	20 支	30 支
刀庫形式	傘型刀庫	傘型刀庫	刀臂式刀庫

一般性規格表	F-7	F-87	F-16	F-101
氣壓源 - 使用壓力	6 kg / cm2	7 kg / cm2
電源供應 - 總?cè)萘?	40 KVA	55 KVA
冷卻切削液 - 幫浦	0.7 + 1.17 = ( 1.87 kW )	0.7 + 1.17 = ( 1.87 kW )
冷卻切削液 - 冷卻箱容量	250 L	360 L	450 L
機器尺寸 ( 長 x 寬 x 高 )	2,650 x 2,400 x 2,850 mm	2,930 x 2,240 x 3,000 mm	3,050 x 2,850 x 3,200 mm	3,260 x 3,120 x 3,200 mm
機器重量	6,800 kg	7,000 kg	11,000 kg	12,500 kg

亞崴全新研發的高速機群，傳承 [ 龍門世家 ] 的優點，全系列均采用好的龍門型結構，配置精良的高速主軸，搭載 FANUC 優異的控制器，以及亞崴 [ 好的參數系統 ] 軟體，特別適用于好的精密模具業，以及各種產業之精密零組件加工。

本系列產品快速、正確、耐用，為優越的模具高速加工機，是值得您信賴，拓展您事業的開路先鋒！
