程泰機械GV-700立式車削中心

  • 所屬分類:程泰
  • 瀏覽次數:424次
  • 發布日期:2022/1/12
  • 概述

高剛性結構

所有結構件皆透過有限元素分析( FEM ),讓底座及立柱之加強肋達到優化設計,機械強度較傳統設計增加30%,所以GV-780 系列可以在長期重切削下依然維持加工精度,并且具有較為耐用的刀具使用壽命。
各軸進給系統之伺服馬達,皆使用FANUC αi 系列以確保卓越性能與精度。
X、 Z 軸采用高剛性滾柱型線性滑軌,兼具硬軌的重切削剛性與線性滑軌的快速移動、低磨耗等特色,剛性與控制性大幅提升。
立柱與底座結合面采手工精密鏟花,以確保優異的組裝精度、結構剛性及均衡負載。
大斜面加寬排屑槽設計搭配標準底座沖屑裝置,切屑可輕易經由沖屑液帶離加工區域,避免高溫切屑影響加工精度。

底座與立柱皆為一體鑄造成型,并采用高張力米漢那鑄鐵,搭配熱流平衡設計,能滿足長年加工使用之需求。


卓越的切削能力

主軸采用P4 等級之兩組雙列滾柱軸承以及兩組斜角接觸滾珠軸承支撐設計,可確保主軸剛性、提高重型工件負荷能力以及減少長時間運作下之主軸熱變位。
主軸采用FANUC αP40/6000i 廣域馬達驅動主軸系統,提供2 倍于一般馬達之高扭矩值,廣域馬達可于一般馬達1/2 轉速時即達到全馬力輸出,能在較低轉速作業區間提供重切削能力。
較大馬力輸出22 kW ( 30 分),提供強悍之重切削能力。

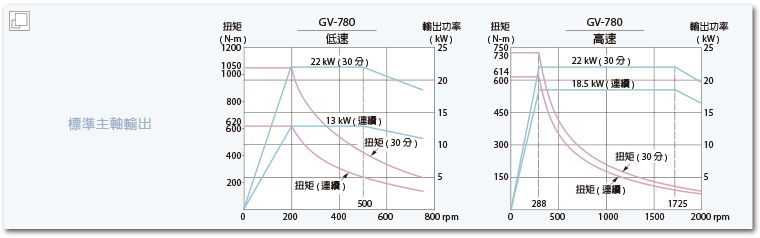

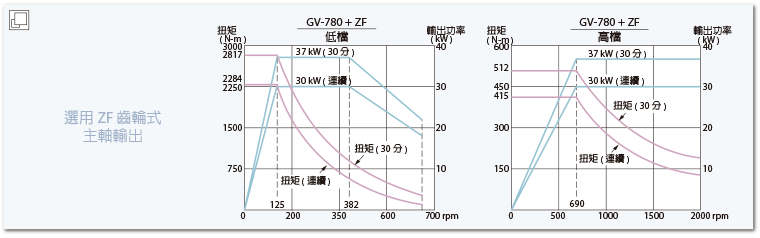

標準主軸輸出[+] 選用ZF 齒輪式主軸輸出[+]

刀塔科技

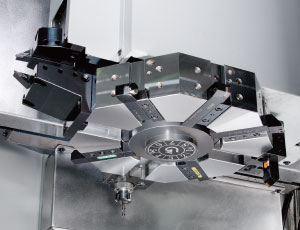

標準刀塔

以高負荷之伺服馬達進行刀盤換刀定位,相鄰刀換刀時間僅0.2 秒,對邊刀也僅0.5 秒。
刀盤采用日系高精度曲齒離合器精密定位,配合3,620 Kg 挾持力,于重切削時提供充足刀塔剛性。
曲齒離合器具有可自動對心、自動清潔與齒面大面積結合等多項優于傳統直齒離合器的特性,為程泰相關產品所廣泛采用。

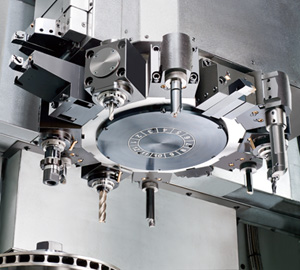

動力刀塔

GV-780 系列結合C 軸控制及動力刀塔成為車銑復合中心,可將一工件在同一車床內完成車、銑、鉆及攻牙等加工。避免因?yàn)楣ぜ跈C(jī)器間移動所產生的誤差,并節省加工時間及人力。
刀塔之各刀位皆可安裝動力刀具( 僅在工作位置之刀具旋轉) ,刀盤不需推出即可完成換刀。
動力刀塔運用伺服定位科技,相鄰刀具換刀時間僅0.2 秒完成換刀,對邊刀具換刀為0.5 秒。

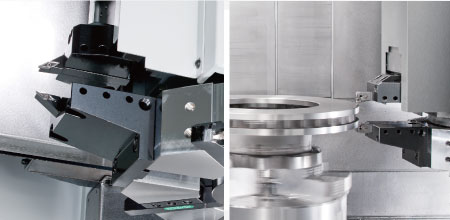

雙車刀刀具座

選用程泰雙車刀刀具座,可于工件兩側同時切削,確保加工面精密平行精度,特別適合加工剎車盤等汽機車相關產業。

加工時間較使用一般刀具縮短50%。
以伺服馬達傳動雙車刀刀具座,可輕松變更加工條件,靈活對應不同工件加工需求,克服油壓驅動方式之不便利性,減少刀具調整時間,提升生產效率。
GV-780 系列
重要諸元 GV-780
最大旋徑 ? 850 mm
床鞍蓋上旋徑 ? 660 mm
較大車削直徑 ? 820 mm
標準車削直徑 ? 390 mm
較大車削長度 660 mm
油壓夾頭 15" ( 選用 18" )

本型錄之規格如有變更,恕不另行通知。
