GV-500立式車削中心

所屬分類：程泰
瀏覽次數：447次
發布日期：2021/7/6

概述

程泰GV-500 系列高速立式CNC 車床，以高剛性結構結合精密線軌為基礎，同時搭載伺服定位刀塔與高可達883 Nm 扭矩輸出之強力主軸，使得本系列能以精巧的機型尺寸提供您強悍的切削性能。此外，另可選用GV-500X 雙主軸雙刀塔系列搭配自動上下料系統，加工多工序之圓盤形工件可一氣呵成，減少工件夾持設定時間，大幅提高生產效益，輕易達成您現在及未來的各種加工需求。

運用有限元素分析( FEM ) ，讓一體成型床臺及立柱之加強肋達到優化設計，機械強度較傳統設計增加30% ，所以GV-500 系列可以保持長期重切削下的加工精度，并且具有較為耐用的刀具使用壽命。高剛性之底座與立柱皆為一體鑄造成型，并且采用高張力米漢納鑄鐵及加上熱流平衡設計，能滿足長年加工使用之需求。

全包覆式防護鈑金將削車鐵屑與冷卻液隔離在機床內，提供您安全干凈的工作環境。

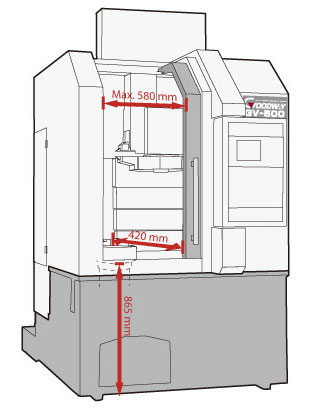

低重心結構設計與可90 度旋轉之控制器面板，提升您上下料工件之便利性以及人性化操作介面。

3.3 m2之機臺占地面積，搭配后出式除屑機，不僅提高您廠房空間利用率，亦方便您規劃鐵屑輸送帶系統。

底座與立柱結合面、滑板、主軸臺、刀塔、各軸承座皆以手工鏟花，以達成優異的組裝精度、結構剛性及均衡負載

卓越的切削能力

采用FANUC αP30 / 6000i 廣域馬達驅動主軸系統，提供2 倍于一般馬達之高扭矩值。廣域馬達可于一般馬達1/2 轉速時即達到全馬力輸出，能在于較低轉速作業區間提供重切削能力。另可選用德國ZF 全密閉浸油潤滑式變速齒輪箱，提供高可達1,821 Nm 的大扭矩輸出。

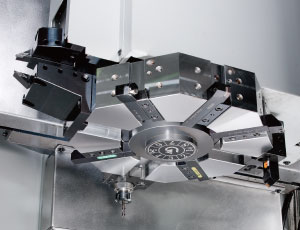

標準刀塔

以高負荷之伺服馬達進行刀盤換刀定位，相鄰刀換刀時間僅0.2 秒，對邊刀也僅0.5 秒。

刀盤采用日系高精度曲齒離合器精密定位，配合3,620 kg 挾持力，于重切削時提供充足刀塔剛性。

曲齒離合器具有可自動對心、自動清潔與齒面大面積結合等多項優于傳統直齒離合器的特性，為程泰相關產品所廣泛采用。

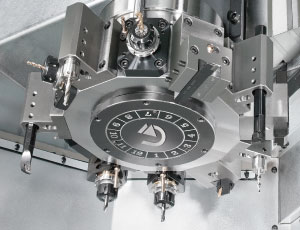

動力刀塔

GV-500 系列結合C 軸控制及動力刀塔成為車銑復合中心，可將一工件在同一車床內完成車、銑、鉆及攻牙等加工。避免因為工件在機器間移動所產生的誤差，并節省加工時間及人力。

刀塔之各刀位皆可安裝動力刀具( 僅在工作位置之刀具旋轉) ，刀盤不需推出即可完成換刀。

動力刀塔運用伺服定位科技，相鄰刀具換刀時間僅0.2 秒完成換刀，對邊刀具換刀為0.5 秒。

Top

雙車刀刀具座

選用程泰雙車刀刀具座，可于工件兩側同時切削，確保加工面精密平行精度，特別適合加工剎車盤等汽機車相關產業。

加工時間較使用一般刀具縮短50%。

以伺服馬達傳動雙車刀刀具座，可輕松變更加工條件，靈活對應不同工件加工需求，克服油壓驅動方式之不便利性，減少刀具調整時間，提升生產效率。

GV-500 系列

重要諸元	GV-500
較大旋徑	? 650 mm
較大車削直徑	? 520 mm
標準車削直徑	? 325 mm
較大車削長度	520 mm
夾頭尺寸	12" ( 選用 15" )
