HS系列 / 龍門型高速加工中心機

  • 所屬分類:亞崴
  • 瀏覽次數:1270次
  • 發布日期:2015/4/16
  • 概述

VP-HS Series 龍門型加工中心機 :

列印此頁面 VP-1612HS VP-2012HS VP-3012HS VP-4012HS VP-5012HS
重要諸元
X 軸行程 1,600 mm 2,000 mm 3,000 mm 4,000 mm 5,000 mm
Y 軸行程 1,200 mm
Z 軸行程 760 mm
主軸鼻端至工作臺面距離 200 ~ 960 mm
雙柱間距離 1,300 mm
工作臺
工作臺尺寸 ( X 方向 ) 1,600 mm 2,000 mm 3,000 mm 4,000 mm 5,000 mm
工作臺尺寸 ( Y 方向 ) 1,100 mm
工作臺較大載重量 3,000 kg 3,500 kg 4,500 kg 6,000 kg 8,000 kg
主軸
主軸內孔規格 BBT50 ( BBT40 選配 )
主軸馬達 ( 連續 / 30 分 ) 22 / 26 kW
主軸轉速 直結式 10,000 rpm
主軸進給
快速進給速率 X 軸 24 m/min. 20 m/min. 10 m/min. 8 m/min.
快速進給速率 Y 軸 24 m/min.
快速進給速率 Z 軸 20 m/min.
切削進給速率 12 m/min. 10 m/min. 8 m/min.
刀庫
刀庫容量 32 支刀 ( 24 / 40 選配 )
較大刀具直徑 / 鄰刀空 ? 125 / ? 229 mm
較大刀具長度 350 mm
較大刀具重量 15 kg
精度
定位精度 ( JIS B 6338 ) ± 0.010 mm / 全長
定位精度 ( VDI 3441 ) P ≤ 0.02 mm / 全長 P ≤ 0.03 mm / 全長 P ≤ 0.04 mm / 全長
重現精度 ( JIS B 6338 ) ± 0.003 mm
重現精度 ( VDI 3441 ) Ps ≤ 0.015 mm Ps ≤ 0.02 mm Ps ≤ 0.03 mm
一般規格
電力需求 AC 220 ± 10 % 3 相 , 60 / 50 Hz / 40 kVA
氣壓壓力需求 ( 最少 ) 5 ~ 7 kg / cm2
潤滑油箱容量 4.5 liter
切削液容量 ( 切削液泵 ) 400 liter ( 1 HP )
機器凈重 14,000 kg 16,000 kg 20,000 kg 24,000 kg 28,000 kg
高速龍門型加工中心機

針對精密模具業所開發,亞崴 VP-HS 系列高速龍門型加工中心機,運用技術與嚴格的裝配檢驗流程,將機械剛性、產出效率與加工精度,同時發揮好

模組化的直結式 / 內藏式高速主軸,提供不同的切削特性,滿足任何精密模具的加工需求
三軸皆采用高剛性滾柱型線性滑軌,兼具硬軌的重切削剛性與線性滑軌的快速移動、低磨耗等特色,剛性與控制性大幅提升
高品級疊式操作門設計,工件上下料與人員操作更便利

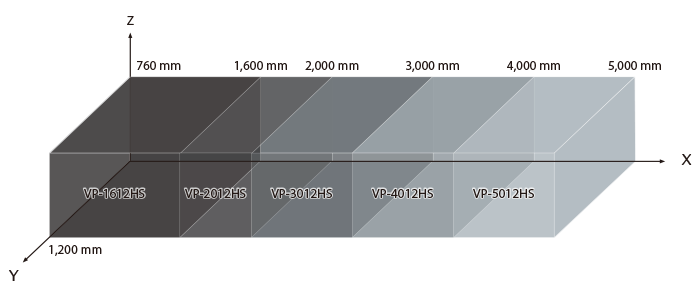

三軸行程
product_map
主軸轉速:直結式   8,000 ~ 15,000 rpm
內藏式 12,000 ~ 20,000 rpm
X / Y / Z 軸快速進給速率: 24*1 / 24 / 20 m/min. *1 : 依機型尺寸略有不同

高剛性結構

所有結構件皆透過 FEA 有限元素分析,具有設計美化、結構輕量化等優點,確保整機好的結構剛性
門橋與底座皆采用一體成型的鑄件結構設計,接觸面經過精密手工鏟花程序,確保好的組裝精度、結構強度及均衡負載
底座之 X 軸軌道采用大跨距對稱式中心驅動設計,滾珠導螺桿在運動軸向中心,提供高精度與重負荷之軸向進給能力,避免因偏置驅動所產生之移動件游離與導軌磨耗不均勻等現象發生

z axis

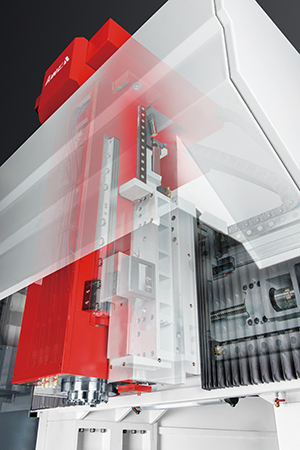

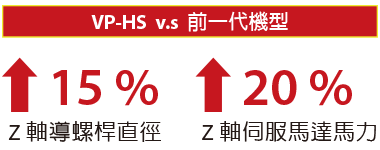

新一代的 Z 軸進給系統

Z 軸采用伺服馬達直結傳動, ( X、Y 軸亦采用相同的設計),無須油壓缸配重,動態響應好,特別適合精密模具的加工需求。

vp-hs

好的主軸系統

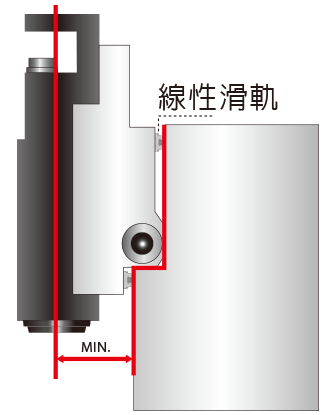

段差式 Y 軸滑軌

Y 軸采用段差式滾柱型線性滑軌設計,可提升主軸頭、鞍座、橫梁之整體結構剛性,縮短刀具接觸點與橫梁之間距,提升切削能力


linear_guide_ways

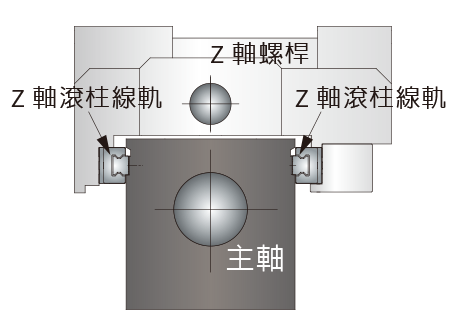

中心對稱式主軸

中心對稱式的主軸系統設計,將主軸、馬達、滾珠螺桿進行好的空間配置,有效抑制熱變位與減低不平衡力矩的產生,確保加工精度

centro_symmetric

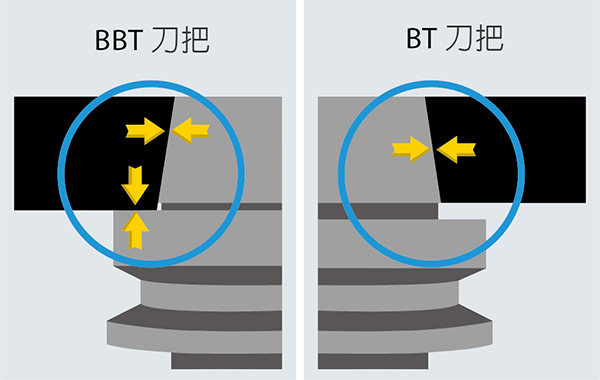

BBT 兩面拘束主軸

針對模具加工需求高轉速、長期連續加工的特性,VP-HS 全系列采用 BBT 兩面拘束主軸,可讓主軸的錐度面與端面能同時與刀把緊密貼合,確保高速加工情形下所需的切削剛性

  • 提高加工精度與可信賴度

  • 確保換刀的重復精度
  • 提高搪孔的真圓度

  • 延長刀具使用壽命
big-plus
vphs-spindle
模組化的主軸規格

規 格
直結式
內藏式
BBT50
8,000 / 10,000 / 12,000 rpm
12,000 rpm
BBT40
15,000 rpm
20,000 rpm
長鼻端主軸

選配長鼻端主軸,可使用較短的刀具進行深孔加工或凹槽銑削,確
