FM 系列 / 小龍門型立式高速加工中心機

  • 所屬分類:亞崴
  • 瀏覽次數:1463次
  • 發布日期:2015/4/16
  • 概述
FM 系列
X / Y / Z 軸 F-7 F-87 F-16 F-101
X 軸行程 ( 左右 ) 700 mm 800 mm 1,000 mm
Y 軸行程 ( 前后 ) 500 mm 700 mm 600 mm 1,000 mm
Z 軸行程 ( 上下 ) 350 mm 420 mm 500 mm
主軸鼻端至
工作臺面距離
150 ~ 500 mm 150 ~ 570 mm 125 ~ 625 mm 175 ~ 683 mm
切削進給速率 24 m / min. 20 m / min.
快速進給速率 30 m / min. 30 m / min.
工作臺 F-7 F-87 F-16 F-101
工作臺尺寸 ( 長 x 寬 ) 770 x 500 mm 850 x 700 mm 1,160 x 600 mm 1,100 x 1,000 mm
T 型槽 ( 寬 x 槽數 x 間距 ) 18 x 5 x 100 mm 18 x 5 x 125 mm 18 x 5 x 115 mm 18 x 7 x 140 mm
工作臺載重量 600 kg 800 kg 1,000 kg 2,000 kg
主軸 F-7 F-87 F-16 F-101
主軸轉速 21,000 rpm 15,000 rpm 15,000 rpm
主軸廠牌 瑞士 TDM ( 內藏式 ) MIRL-Neo ( 內藏式 ) 日本 FANUC ( 直結式 )
主軸馬達 ( 連續 / 30 分 ) 18 / 24 kW
( 24 / 32 HP )
18.5 / 22 kW
( 24.8 / 29.5 HP )
15 / 18.5 kW
( 20 / 24.8 HP )
主軸較大扭矩 24 N-m 167 N-m 118 N-m
主軸內孔規格 HSK - E50 BT 40 BT 40
主軸潤滑方式 油脂 油脂
主軸軸承直徑 O 60 mm O 70 mm O 70 mm
主軸溫控系統 室溫同調,定溫 ± 1°C 室溫同調,定溫 ± 1°C
刀庫 F-7 F-87 F-16 F-101
較大刀具直徑 O 20 mm O 35 mm O 80 mm O 76 mm
較大刀具長度 200 mm 220 mm 300 mm
較大刀具重量 3 kg 7 kg 7 kg
刀具數量 20 支 20 支 30 支
刀庫形式 傘型刀庫 傘型刀庫 刀臂式刀庫
一般性規格表 F-7 F-87 F-16 F-101
氣壓源 - 使用壓力 6 kg / cm2 7 kg / cm2
電源供應 - 總?cè)萘? 40 KVA 55 KVA
冷卻切削液 - 幫浦 0.7 + 1.17 = ( 1.87 kW ) 0.7 + 1.17 = ( 1.87 kW )
冷卻切削液 -
冷卻箱容量
250 L 360 L 450 L
機器尺寸
( 長 x 寬 x 高 )
2,650 x 2,400 x
2,850 mm
2,930 x 2,240 x
3,000 mm
3,050 x 2,850 x
3,200 mm
3,260 x 3,120 x
3,200 mm
機器重量 6,800 kg 7,000 kg 11,000 kg 12,500 kg

亞崴全新研發的高速機群,傳承 [ 龍門世家 ] 的優點,全系列均采用好的龍門型結構,配置精良的高速主軸,搭載 FANUC 好的控制器,以及亞崴 [ 很好的參數系統 ] 軟體,特別適用于好的精密模具業,以及各種產業之精密零組件加工。

本系列產品快速、正確、耐用,為優越的模具高速加工機,是值得您信賴,拓展您事業的開路先鋒!

1. 新穎的設計
2. 堅強的龍門結構
3. 快速、正確、耐用
4. 優越的模具高速加工機

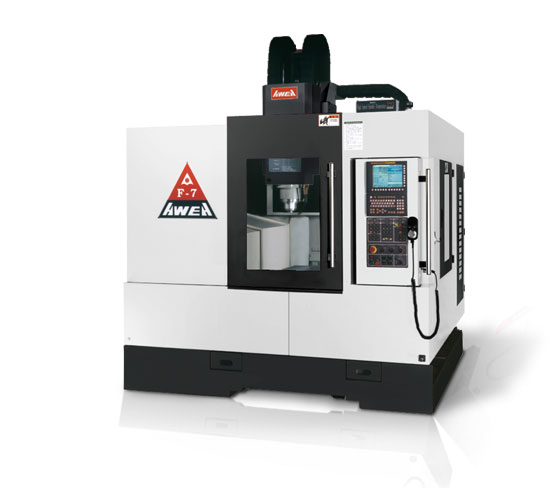

F-7 高速機 : X / Y 軸較大行程 = 700 x 500 mm

本樣機采用 FANUC 31i-MB 控制器,并搭載瑞士 TDM 30,000 rpm 內藏式高速主軸 ( 選購 )

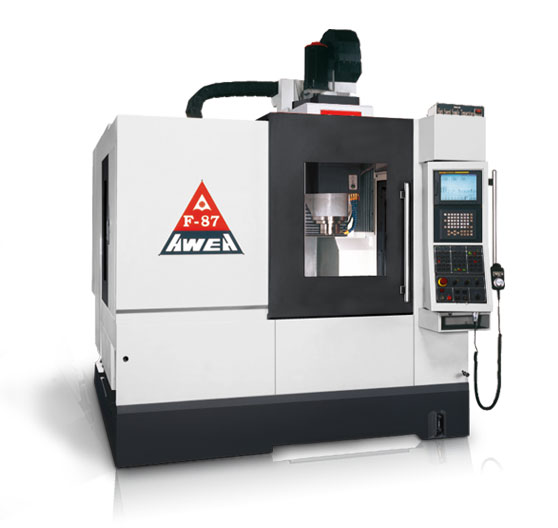

F-87 高速機 : X / Y 軸較大行程 = 800 x 700 mm

本樣機采用 FANUC 31i-MB 控制器,并搭載機械所 MIRL-Neo 15,000 rpm 內藏式高速主軸 ( 標準 )

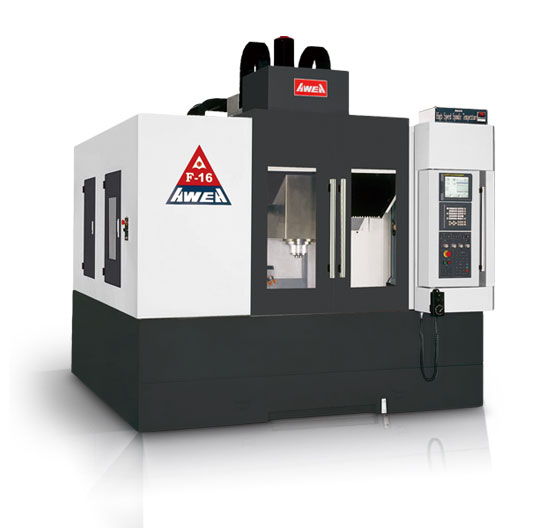

F-16 高速機 : X / Y 軸較大行程 = 1,000 x 600 mm

本樣機采用 FANUC 31i-MB 控制器,并搭載日本 FANUC 12,000 rpm 直結式高速主軸

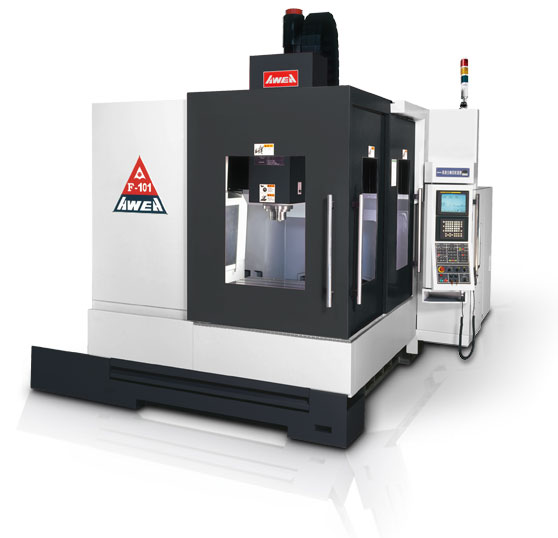

F-101 高速機 : X / Y 軸較大行程 = 1,000 x 1,000 mm

本樣機采用 FANUC 31i-MB 控制器,并搭載日本 FANUC 12,000 rpm 直結式高速主軸

1. 好的塑膠精密模具
