VP-2012
|
VP-3012
|
VP-4012
|
VP-5012
|
|
重要諸元
|
|
X 軸行程
|
2,000 mm
|
3,000 mm
|
4,000 mm
|
5,000 mm
|
|
Y 軸行程
|
1,200 mm
|
|
Z 軸行程
|
760 mm
|
|
主軸鼻端至工作臺面距離
|
200 ~ 960 mm
|
|
雙柱間距離
|
1,300 mm
|
|
工作臺
|
|
工作臺尺寸 ( X 方向 )
|
2,000 mm
|
3,000 mm
|
4,000 mm
|
5,000 mm
|
|
工作臺尺寸 ( Y 方向 )
|
1,100 mm
|
|
工作臺較大載重量
|
3,500 kg
|
4,500 kg
|
6,000 kg
|
8,000 kg
|
|
主軸
|
|
主軸馬達 ( 連續 / 30 分 )
|
11 / 15 kW ( 15 / 20 HP ) ( 標準 )
22 / 26 kW ( 30 / 35 HP ) ( 選配 )
|
|
主軸轉速
|
6,000 rpm ( 選配 8,000 / 10,000 rpm )
|
|
主軸內孔規格
|
BT50 ( ISO50 ) ( 選配 DIN69871-A )
|
|
主軸進給
|
|
快速進給速率 X 軸
|
20,000 mm / min.
|
10,000 mm / min.
|
8,000 mm / min.
|
|
快速進給速率 Y 軸
|
20,000 mm / min.
|
|
快速進給速率 Z 軸
|
20,000 mm / min.
|
|
切削進給速率
|
10,000 mm / min.
|
8,000 mm / min.
|
|
刀庫
|
|
刀庫容量
|
30 T ( 選配 40 T )
|
|
較大刀具直徑 / 鄰刀空
|
O 127 / 215 mm
|
|
較大刀具長度
|
350 mm
|
|
較大刀具重量
|
15 kg
|
|
精度
|
|
定位精度 ( JIS B 6338 )
|
± 0.010 / 全長 mm
|
|
定位精度 ( VDI 3441 )
|
P ≤ 0.02 mm / 全長
|
P ≤ 0.03 mm / 全長
|
P ≤ 0.04 mm / 全長
|
|
重現精度 ( JIS B 6338 )
|
± 0.003 mm
|
|
重現精度 ( VDI 3441 )
|
Ps ≤ 0.015 mm
|
Ps ≤ 0.02 mm
|
Ps ≤ 0.03 mm
|
|
一般規格
|
|
電力需求
|
AC 220 ± 10 % 3 相 , 60 / 50 Hz / 40 kVA
|
|
氣壓壓力需求 ( 最少 )
|
5 ~ 8 ( 5 ) kg / cm2
|
|
油壓箱容量 ( 油壓泵 )
|
120 liter ( 10 HP )
|
|
潤滑油箱容量
|
6 liter
|
|
切削液容量 ( 切削液泵 )
|
370 liter ( 1 HP )
|
|
機器凈重
|
18,000 kg
|
22,500 kg
|
25,000 kg
|
28,000 kg
|
高性能龍門型加工中心機
秉持龍門世家所代表的成熟制造能力與創新研發技術，亞崴 VP系列龍門型加工中心機，設計理念以及穩定可信賴的機械結構，在最小的占地面積，發揮大的加工效能，是很具高性價比的機種之一。模組化設計，完整的系列規格尺寸，提供您高效能、高生產力的加工對策；廣為全球知名汽車工業、精密模具工業、航太工業與能源工業等加工大廠所采用，可充分符合您現在與未來的各種加工需求。

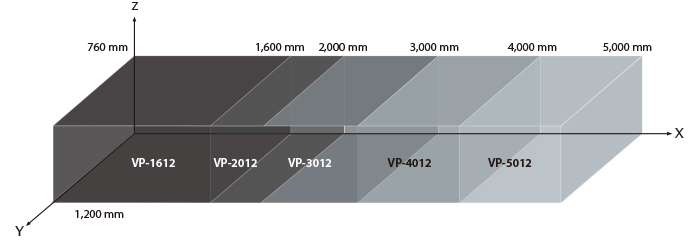

產品地圖 ( 三軸行程 )
模組化的主軸設計，提供不同的切削特性，符合多樣化的加工需求
X、Y 軸采用高剛性、高精密線性滑軌
Z 軸采用高剛性硬軌設計，經熱處理后再精密研磨，適合重切削。
( 選用直結式高速主軸，Z 軸采用滾柱型線性滑軌設計 )
.jpg)

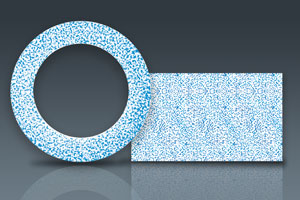

主軸端面精密鏟花
.jpg)

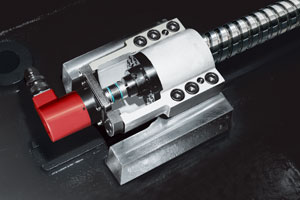

精度回饋系統
采用半閉回路設計，螺桿尾端直接與解碼器連結，正確反應螺桿轉動位置，確保良好的定位精度
.jpg)
門橋與底座結合面鏟花
優異的品質源自于精湛的鏟花工藝，所有接觸面皆經過精密手工鏟花程序
軸向進給跳脫機構
軸向進給系統配置機械式扭力限制器，有效減少因過負載或撞機對機器造成的損害
.jpg)
強悍的切削能力
頭部采用內包式硬軌設計，高剛性、力流效應佳，減少切削懸伸、震動問題。Y 軸采用段差式高剛性線性滑軌設計，提升主軸頭、鞍座、橫梁之整體結構剛性，縮短刀具接觸點與橫梁之間距，提升切削能力
中心對稱式主軸系統設計
將主軸、馬達、滾珠螺桿、雙配重油壓缸與齒輪箱做好的空間配置，有效抑制熱變位與減低不平衡力矩的產生，確保加工精度與重切削能力
.jpg)
6,000 rpm 齒輪式
![[+]](\UpLoad1\spindle_output_6000rpm_tw.jpg)

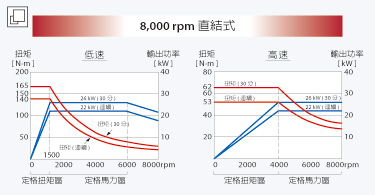

8,000 rpm 直結式
![[+]](\UpLoad1\spindle_output_8000rpm_tw.jpg)
10,000 rpm 直結式
![[+]](\UpLoad1\spindle_output_10000rpm_tw.jpg)
.jpg)
